Датчики тиску в автоматизованих системах: як вибрати діапазон вимірювання, тип виходу та точність

Датчик тиску є одним із ключових елементів автоматизованих систем контролю технологічних параметрів. На відміну від звичайного манометра, він не просто відображає поточне значення, а перетворює тиск на електричний сигнал, який може передаватися контролеру, системі диспетчеризації або іншому обладнанню автоматизації.

При цьому вибір датчика лише за номінальним діапазоном тиску недостатній. Необхідно враховувати тип вимірюваного тиску, точність, вихідний сигнал, температуру, характеристики робочого середовища, способи підключення та условия експлуатації. Ошибка на этапе выбора может привести к неправильной работе всей системы регулирования.

Чому діапазон вимірювання не можна вибирати із занадто великим запасом?

Одна з поширених помилок — вибір датчика з максимальним діапазоном, який значно перевищує реальний тиск у системі. Формально такий прилад може бути придатним до експлуатації, але надмірний діапазон може погіршити роздільну здатність контролю робочого параметра.

Якщо система працює переважно в межах вузької ділянки шкали, краще підібрати діапазон так, щоб робочі значення знаходилися в оптимальній зоні вимірювання. При цьому необхідно враховувати не тільки номінальний тиск, а й можливі короткочасні перевищення.

Тому під час вибору важливо знайти баланс між необхідним робочим діапазоном і захистом датчика від можливих пікових навантажень.

Який тип тиску потрібно вимірювати?

Перед вибором датчика необхідно визначити, який саме параметр контролюється: абсолютний, надлишковий або диференційний тиск. Від цього залежить конструкція вимірювального елемента та спосіб формування вихідного сигналу.

Для більшості систем водопостачання та технологічних трубопроводів контролюють надлишковий тиск відносно атмосферного. В інших технологічних процесах може знадобитися вимірювання абсолютного тиску або різниці тисків між двома точками.

Неправильне визначення цього параметра може зробити навіть технічно справний датчик непридатним для конкретної системи.

Як вибрати вихідний сигнал датчика?

Тип вихідного сигналу має відповідати обладнанню, яке прийматиме дані від датчика. У системах автоматизації можуть використовуватися різні стандартизовані сигнали, зокрема струмові та напругові.

Один із поширених варіантів — уніфікований струмовий сигнал 4–20 мА. Його перевагою є можливість передавати вимірювальний сигнал на значну відстань і контролювати обрив лінії за відсутністю струму.

Якщо датчик підключається до конкретного ПЛК або контролера, перед вибором необхідно перевірити сумісність вхідного модуля з вихідним сигналом і електричними параметрами приладу.

Чому важлива точність вимірювання?

Не для кожної системи потрібна однакова точність. У простій системі контролю тиску невелика похибка може не мати суттєвого значення, тоді як у процесі автоматичного регулювання вона може впливати на стабільність роботи обладнання.

Під час вибору необхідно оцінювати, яку похибку допускає технологічний процес. Встановлення надточного датчика там, де така точність не потрібна, може збільшити вартість системи без практичної користі.

Водночас недостатня точність може призвести до неправильних команд регулятору та нестабільності технологічного процесу.

Як температура впливає на роботу датчика?

Температура може впливати як на вимірювальний елемент, так і на електроніку датчика. Особливо це важливо для систем, де робоче середовище має високу або змінну температуру.

Потрібно розрізняти допустиму температуру навколишнього середовища та температуру середовища, що безпосередньо контактує з чутливим елементом. Ці параметри не завжди однакові.

Якщо фактична температура перевищує допустимі значення для датчика, необхідно передбачити відповідне технічне рішення або вибрати прилад, конструкція якого розрахована на такі умови.

Чому матеріал мембрани має значення?

Датчик контактує з робочим середовищем через чутливий елемент, тому його матеріали повинні бути сумісними з конкретною рідиною або газом.

Для води, технічних рідин та агресивних середовищ вимоги можуть суттєво відрізнятися. Хімічна несумісність матеріалів може спричинити корозію, пошкодження мембрани та поступову зміну характеристик датчика.

Тому для технологічних систем важливо перевіряти не тільки діапазон тиску, а й допустимість використання конкретної конструкції з відповідним середовищем.

Як вібрації та гідроудари впливають на датчик?

Насоси, компресори та інше обладнання можуть створювати постійні пульсації тиску. Окремою проблемою є гідравлічні удари — короткочасні стрибки тиску, які можуть у рази перевищувати штатне робоче значення.

Якщо такі явища характерні для системи, їх необхідно врахувати ще на етапі проєктування вимірювального вузла. Інакше датчик може регулярно працювати за межами оптимального режиму, що скорочує його ресурс.

У складних системах також важливі правильний монтаж і захист вимірювального елемента від надмірних механічних навантажень.

Чим відрізняється датчик тиску від реле тиску?

Датчик тиску призначений для безперервного вимірювання параметра та передачі його значення в електронну систему. Реле тиску працює за іншим принципом: воно перемикає вихід при досягненні встановленого порогового значення.

Якщо автоматизованій системі потрібно бачити фактичний тиск і змінювати режим роботи обладнання залежно від його значення, доцільним рішенням може бути саме датчик.

Якщо ж потрібно лише подати команду при досягненні певного порога, функціональність реле може бути достатньою.

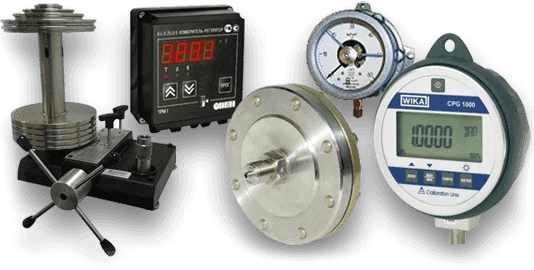

Як правильно встановити датчик тиску?

Навіть правильно підібраний датчик може працювати некоректно через неправильний монтаж. Необхідно забезпечити герметичність з’єднання, правильну орієнтацію приладу та відсутність механічного навантаження на корпус.

У системах із пульсаціями або забрудненим середовищем додатково потрібно врахувати можливість використання захисної арматури або інших елементів, передбачених конструкцією конкретного технологічного вузла.

Особливу увагу слід приділяти системам, де демонтаж датчика для обслуговування або заміни має виконуватися без повної зупинки всього обладнання.

Які параметри потрібно перевірити перед покупкою?

Перед вибором датчика доцільно сформувати технічні вимоги до вимірювального вузла. Мінімальний перелік включає діапазон тиску, тип вимірювання, необхідну точність, вихідний сигнал, живлення, тип приєднання, температуру та характеристики робочого середовища.

Для промислової автоматизації також варто врахувати умови монтажу, довжину сигнальної лінії, вимоги контролера та можливі електромагнітні перешкоди.

Такий підхід дозволяє підібрати датчик не просто за одним параметром, а як повністю сумісний елемент конкретної системи автоматизації.

Як забезпечити стабільну роботу датчика протягом усього строку експлуатації?

Стабільність вимірювання залежить не тільки від характеристик нового приладу. Потрібно контролювати стан з’єднань, кабельних ліній, імпульсних ділянок і самого технологічного обладнання.

Якщо показання починають нестабільно змінюватися без відповідних змін тиску, причину необхідно шукати комплексно. Це може бути проблема самого датчика, електричного підключення, перешкод у сигнальній лінії або нестабільності технологічного процесу.

Для відповідальних систем доцільно також передбачати періодичну перевірку вимірювального обладнання відповідно до вимог підприємства та технічної документації.

Як підібрати датчик тиску для конкретної системи?

Правильний вибір починається з аналізу технологічного процесу. Потрібно визначити, який саме тиск необхідно вимірювати, у якому діапазоні він змінюється, яке середовище контактує з датчиком та які температурні й механічні навантаження виникають у точці встановлення.

Після цього підбираються необхідна точність, вихідний сигнал, електричне живлення та конструкція приєднання. Для автоматизованих систем важливо також перевірити сумісність датчика з контролером або іншим обладнанням, яке обробляє вимірювальний сигнал.

Такий комплексний підхід дозволяє отримати не просто вимірювання тиску, а стабільну та передбачувану роботу всієї системи автоматизації.

Спецавтоматика Україна постачає контрольно-вимірювальні прилади та обладнання для автоматизації технологічних процесів. Під час вибору датчика тиску важливо враховувати реальні умови експлуатації, характеристики робочого середовища та вимоги системи керування.
